适用行业：主要用于职业院校、高校创客创新实验室等，进行复合多轴数控编程教学和实操培训，小零件加工等；主要加工铝合金、铜、塑料及铁、模具钢加工。

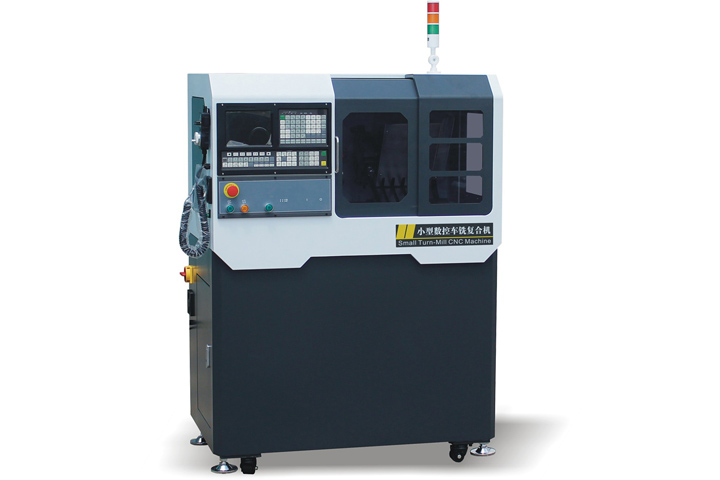

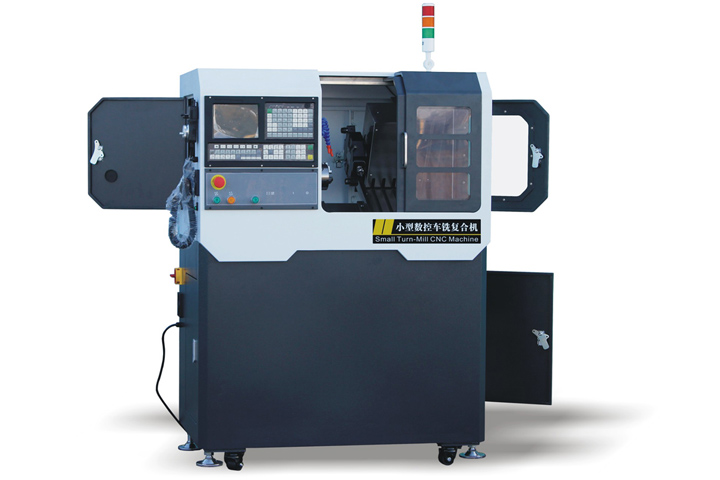

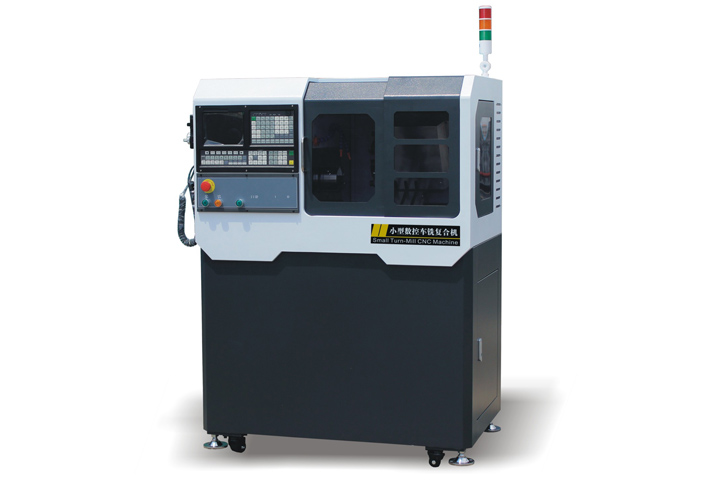

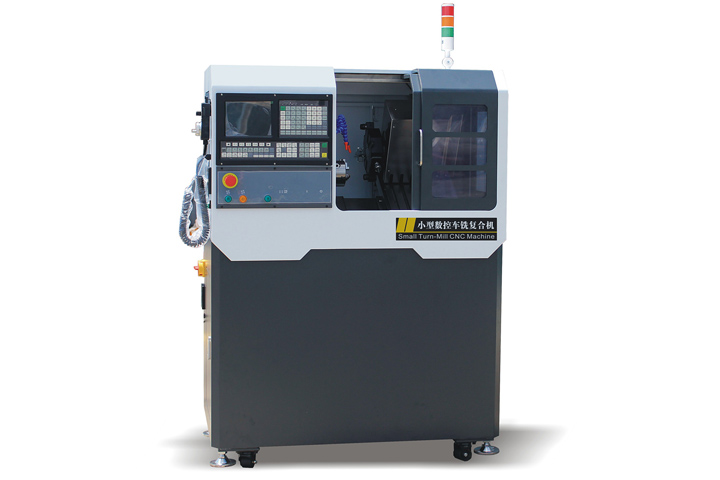

CX200是一款小型车铣复合机床，通过双动力主轴结构（铣主轴与车主轴）和8工位自动换刀装置（4个车刀工位、2个铣刀工位、2个钻中心孔工位），集成车削、铣削、钻孔、攻丝等多功能于一体，实现一次装夹完成多工序加工；具有体积小、静音、重量轻、搬运方便（机床底部带移动脚轮）；性能稳定、故障率低、维护成本低、钢性好等优点；配置工业级面板数控系统，XYZ三轴配伺服电机，使用单相220伏电源，带联锁防护装置，铸铁斜床身结构，配置高精密直线导轨和滚珠丝杠，带工件冷却液循环系统。

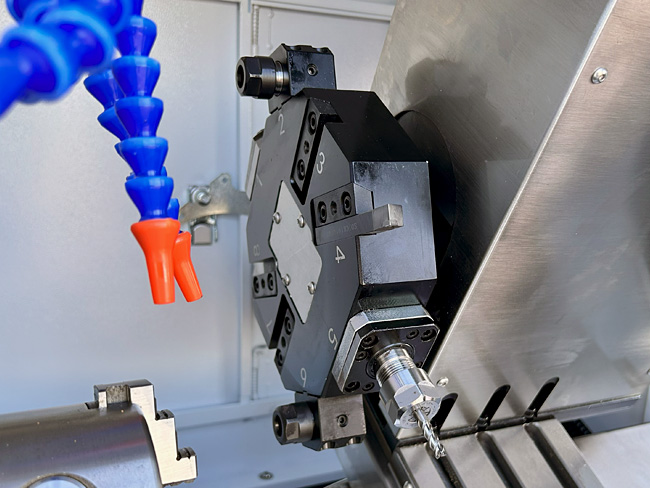

伺服电机驱动，高速、精准、低噪音，8工位自动换刀,Y轴伺服电机通过滚珠丝杆带动动力刀盘沿Y轴移动，配置动力马达可实现钻、铣、车、镗、攻丝等复杂零件的加工,采用伺服马达分度，双向就近换刀，换刀速度快、效率高。

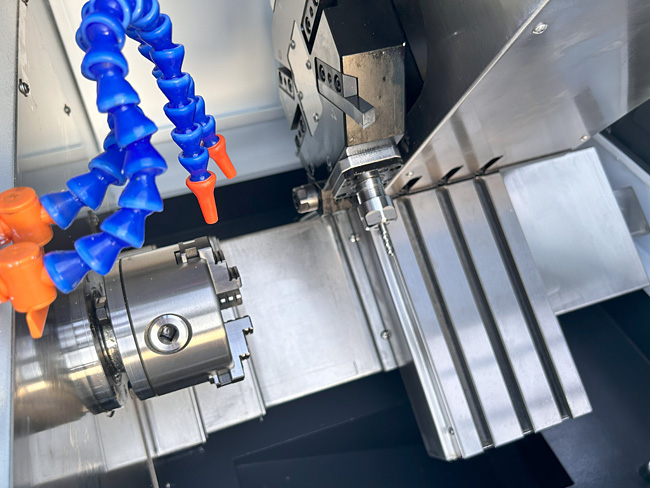

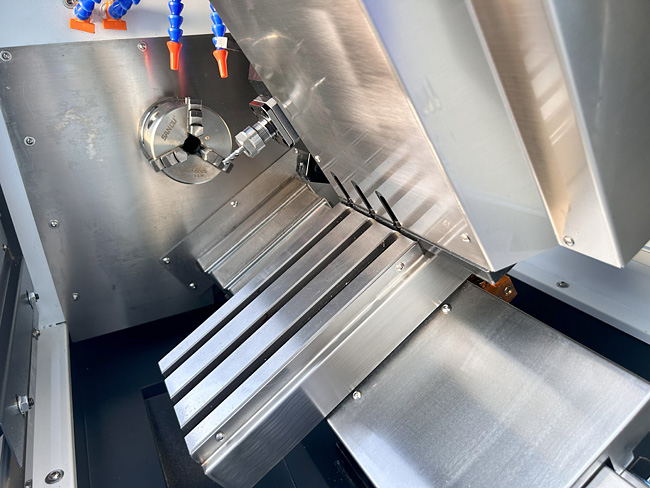

斜床身设计使导轨平面与地平面形成30°倾斜角度，在相同导轨宽度下增加X轴行程，可容纳更多刀位，提升加工灵活性，紧凑的斜床身设计减少机床占地面积；可选用三爪卡盘或ER40弹性夹头夹持工件，带工件冷却系统。
集成了高精度控制、多轴联动、高效自动化、智能监控与柔性生产等关键特性，支持车削、铣削、钻孔、攻丝等复合工艺的统一编程，支持modubus TCP工业协议，与MES、ERP系统无缝集成，实现生产数据实时传输。

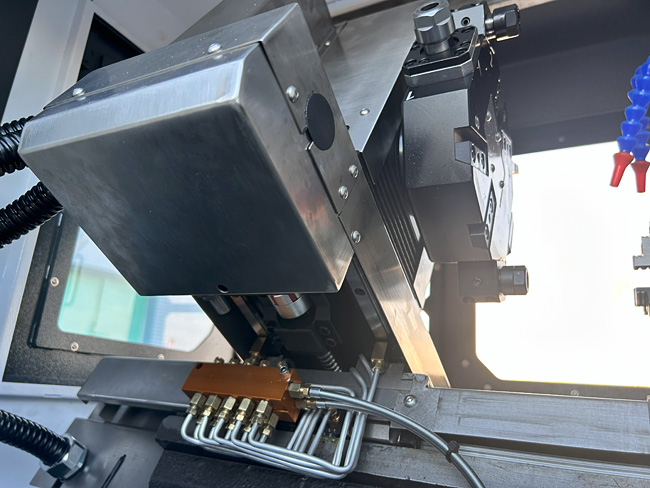

选用高精度工业级直线导轨和C3级研磨滚珠丝杠，运行速度更快更丝滑，精密更高；配有润滑系统，用于导轨和丝杆的润滑，提搞机床寿命，保障机床的精度。
床身本体选用优质铸造材料，钢性更好，更稳重；具有良好的减震性能，具有良好的尺寸稳定性，不易变形，有利于长期保持机床精度，确保机床的高性能和长期稳定性。

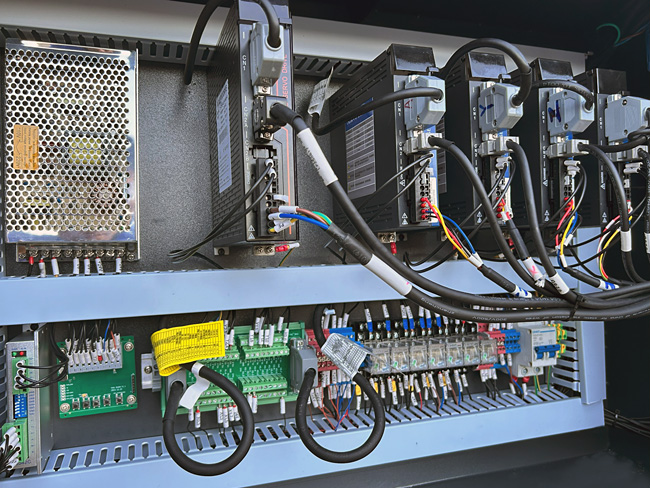

使用220伏单相电源、伺服驱动系统。合理的电路布局降低了因信号传输衰减所引起的信噪比下降，从而保证信号正确可靠的传输。

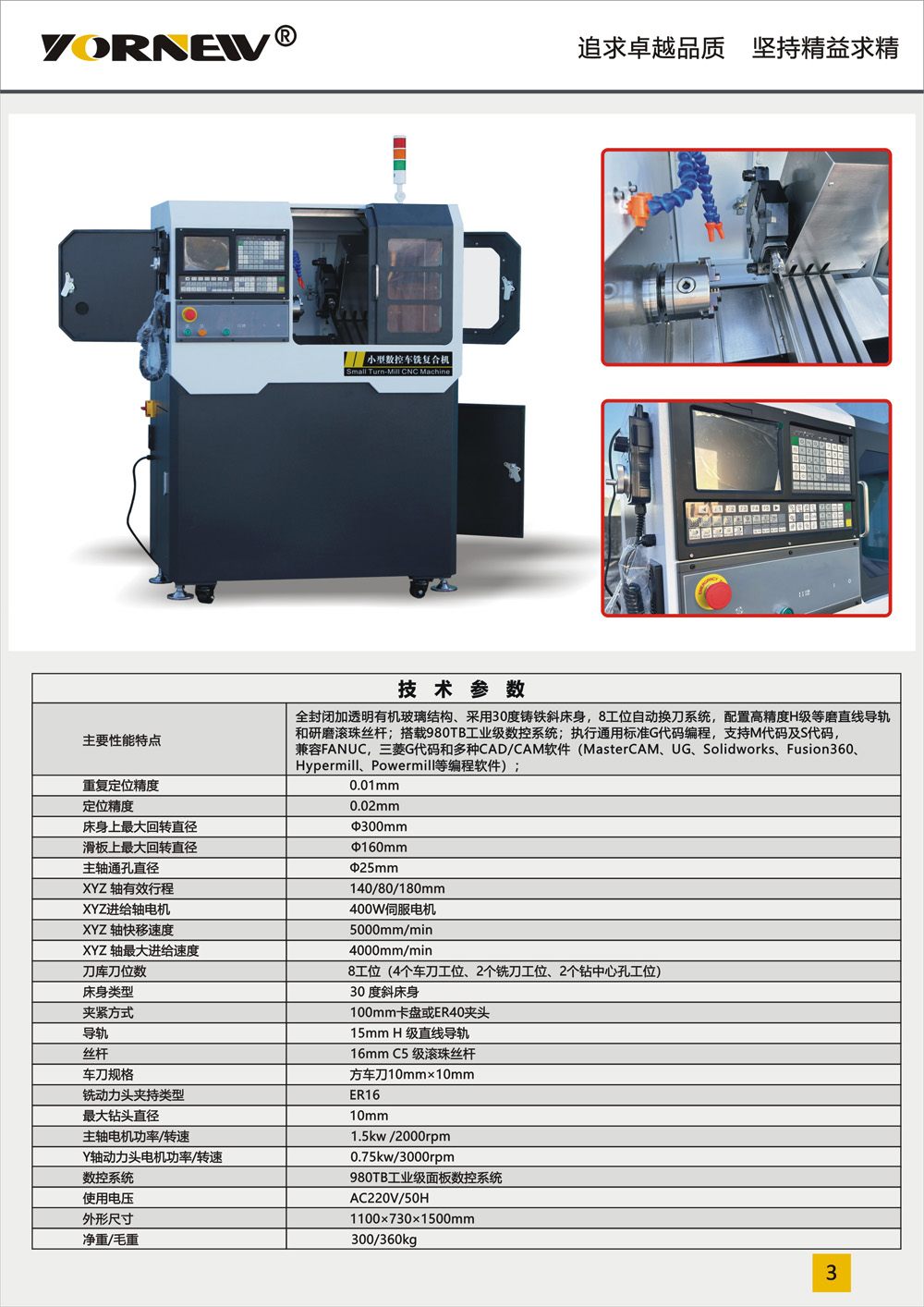

技术参数 |
|
主要性能特点 |

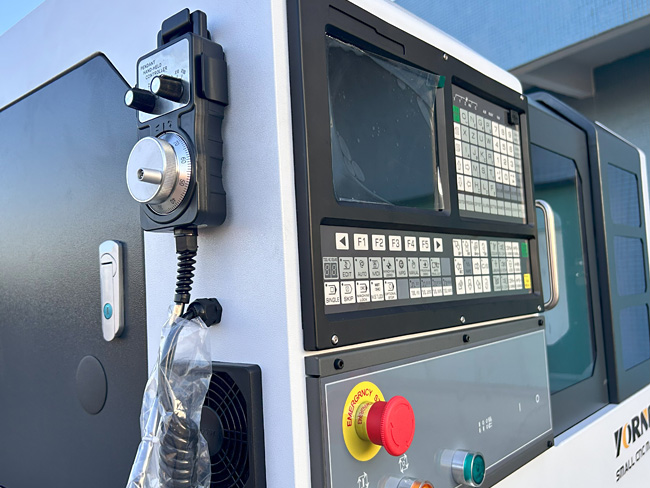

全封闭加透明有机玻璃结构、采用30度铸铁斜床身，8工位自动换刀系统，配置高精度H级等磨直线导轨和研磨滚珠丝杆；搭载980TB工业级数控系统；执行通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等编程软件）。 |
重复定位精度 |
0.01mm |
床身上最大回转直径 |
300mm |
滑板上最大回转直径 |
160mm |
主轴通孔直径 |
25mm |
XYZ 轴有效行程 |
140/80/180mm |
XYZ进给轴电机 |
400W伺服电机 |
XYZ 轴快移速度 |
5000mm/min |
XYZ 轴最大进给速度 |
4000mm/min |
刀库刀位数 |
8工位（4个车刀工位、2个铣刀工位、2个钻中心孔工位） |
床身类型 |
30 度斜床身 |
夹紧方式 |
100mm卡盘或ER40夹头 |
导轨 |
15mm H级直线导轨 |
丝杆 |
16mm C5 级滚珠丝杆 |
车刀规格 |
方车刀10mm×10mm |
铣动力头夹持类型 |
ER16 |
最大钻头直径 |
10mm |
主轴电机功率/转速 |
1.5kw /2000rpm |
Y轴动力头电机功率/转速 |
0.75kw/3000rpm |
数控系统 |
980TB工业级面板数控系统 |
使用电压 |
AC220V/50Hz |

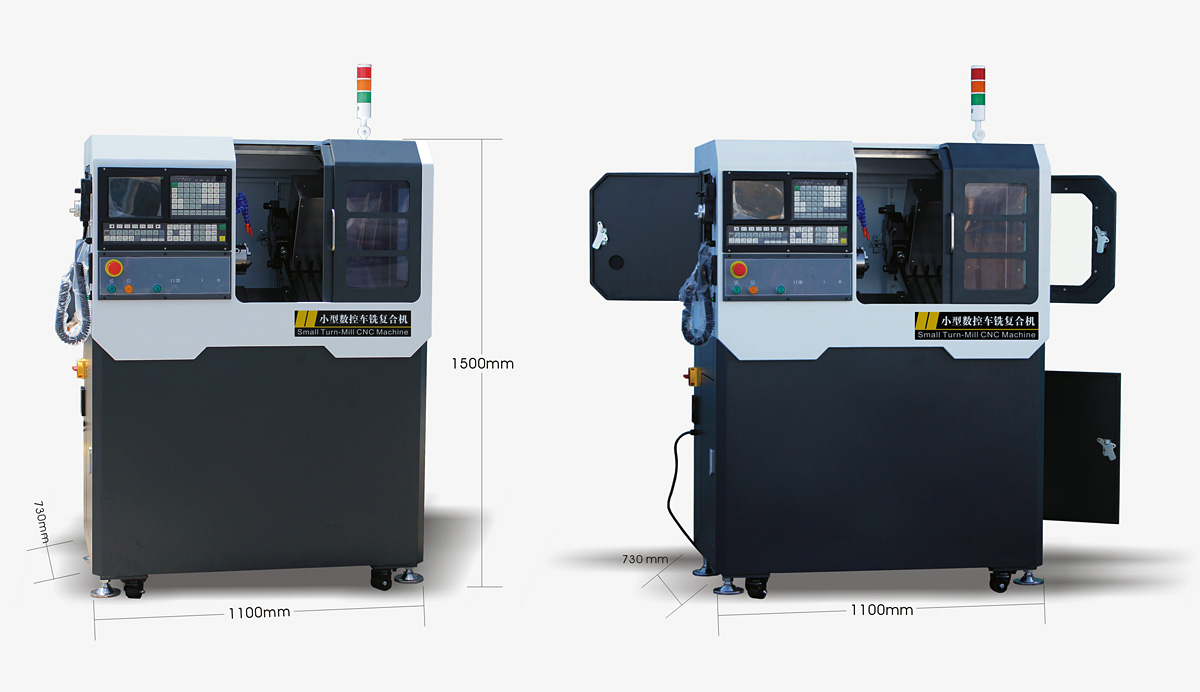

外形尺寸 |
1100×730×1500mm |
净重/毛重 |
300/360kg |
技术参数 |
|
主要性能特点 |
全封闭加透明有机玻璃结构、采用30度铸铁斜床身，8工位自动换刀系统，配置高精度H级等磨直线导轨和研磨滚珠丝杆；搭载980TB工业级数控系统；执行通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等编程软件）。 |
重复定位精度 |
0.01mm |
床身上最大回转直径 |
300mm |
滑板上最大回转直径 |
160mm |
主轴通孔直径 |
25mm |
XYZ 轴有效行程 |
140/80/180mm |
XYZ进给轴电机 |
400W伺服电机 |
XYZ 轴快移速度 |
5000mm/min |
XYZ 轴最大进给速度 |
4000mm/min |
刀库刀位数 |
8工位（4个车刀工位、2个铣刀工位、2个钻中心孔工位） |
床身类型 |
30 度斜床身 |
夹紧方式 |
100mm卡盘或ER40夹头 |
导轨 |
15mm H级直线导轨 |
丝杆 |
16mm C5 级滚珠丝杆 |
车刀规格 |
方车刀10mm×10mm |
铣动力头夹持类型 |
ER16 |
最大钻头直径 |
10mm |
主轴电机功率/转速 |
1.5kw /2000rpm |
Y轴动力头电机功率/转速 |
0.75kw/3000rpm |
数控系统 |
980TB工业级面板数控系统 |
使用电压 |
AC220V/50Hz |
外形尺寸 |
1100×730×1500mm |
净重/毛重 |
300/360kg |

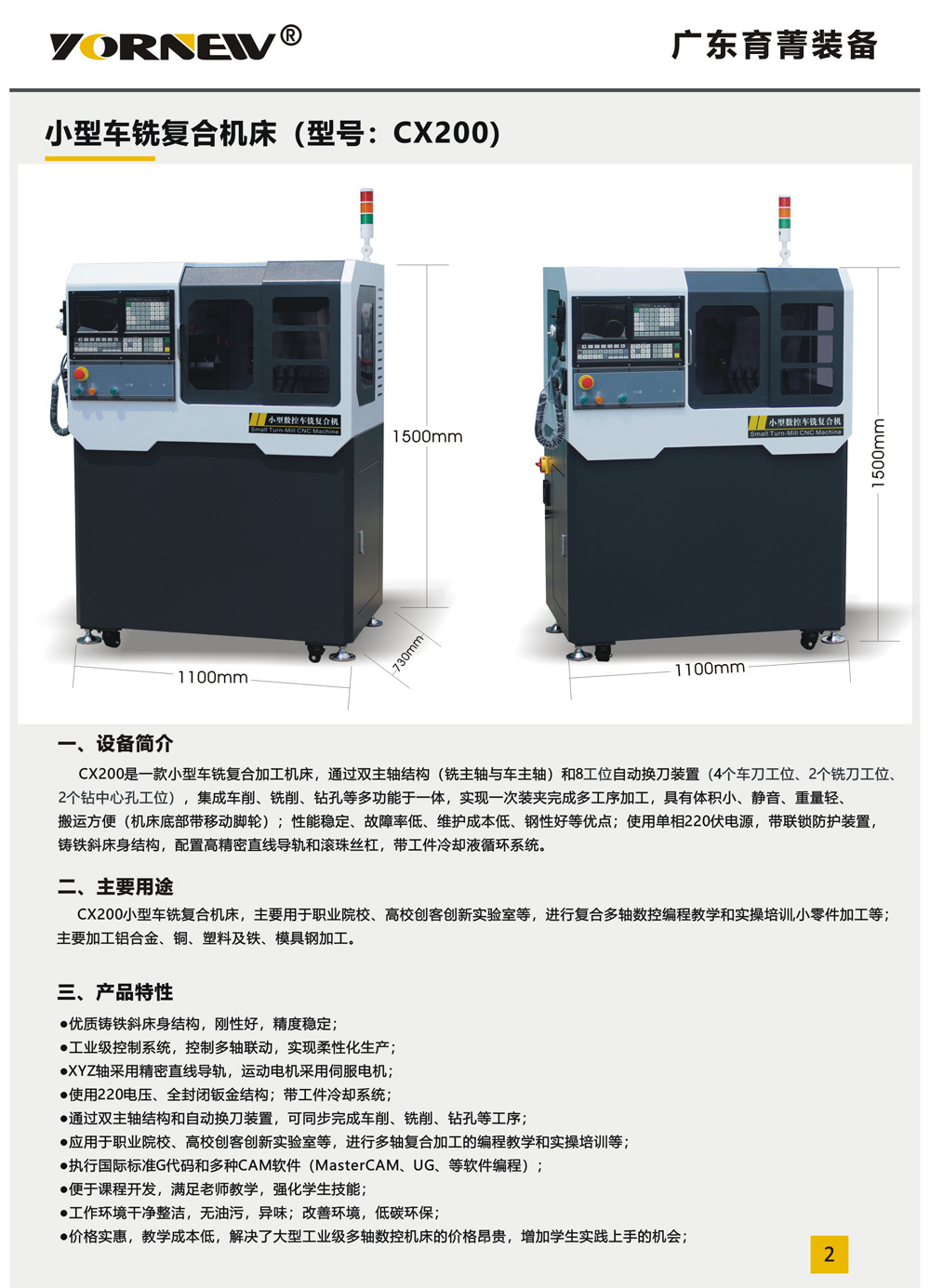

产品彩页下载
